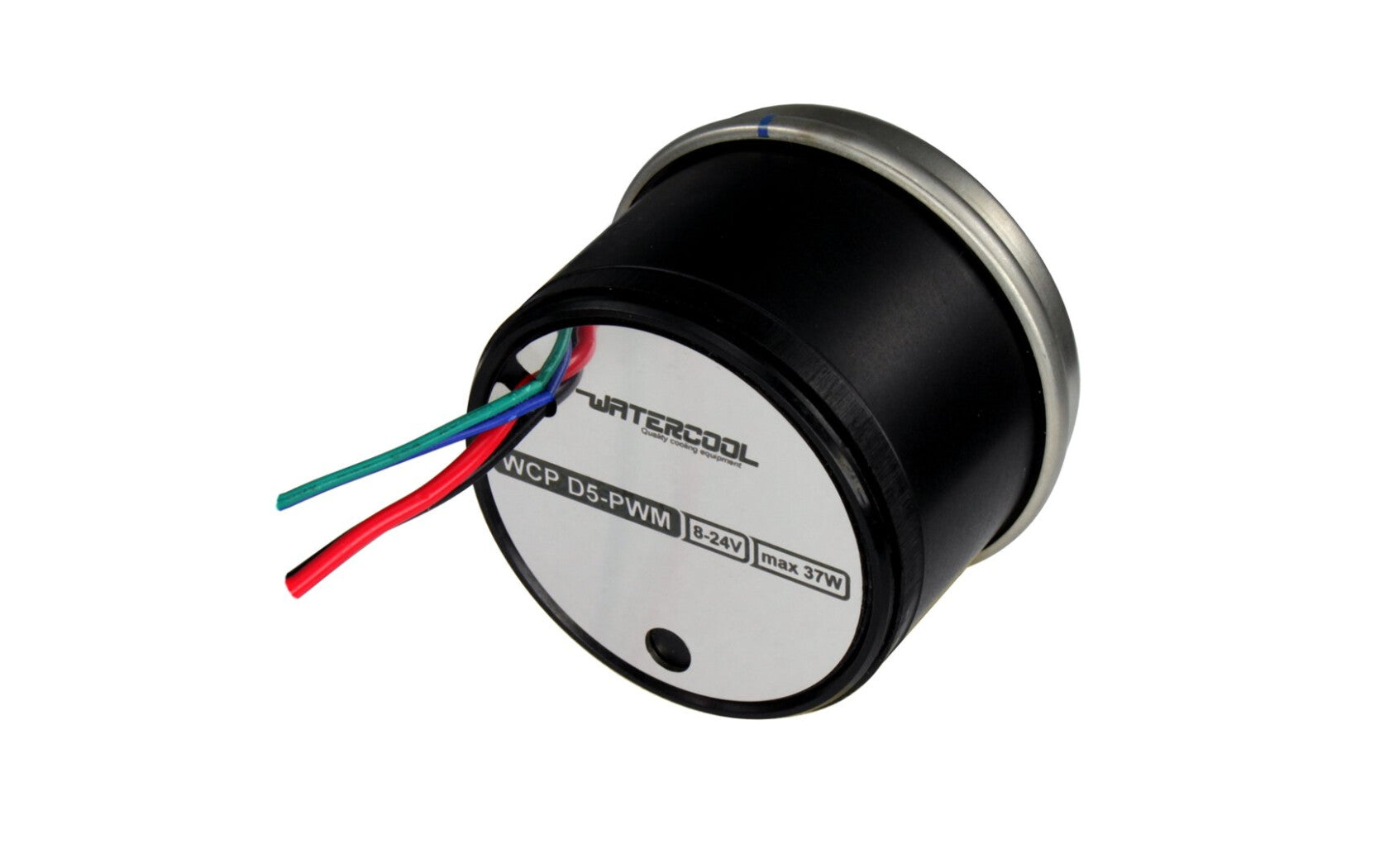

WCP D5-PWM

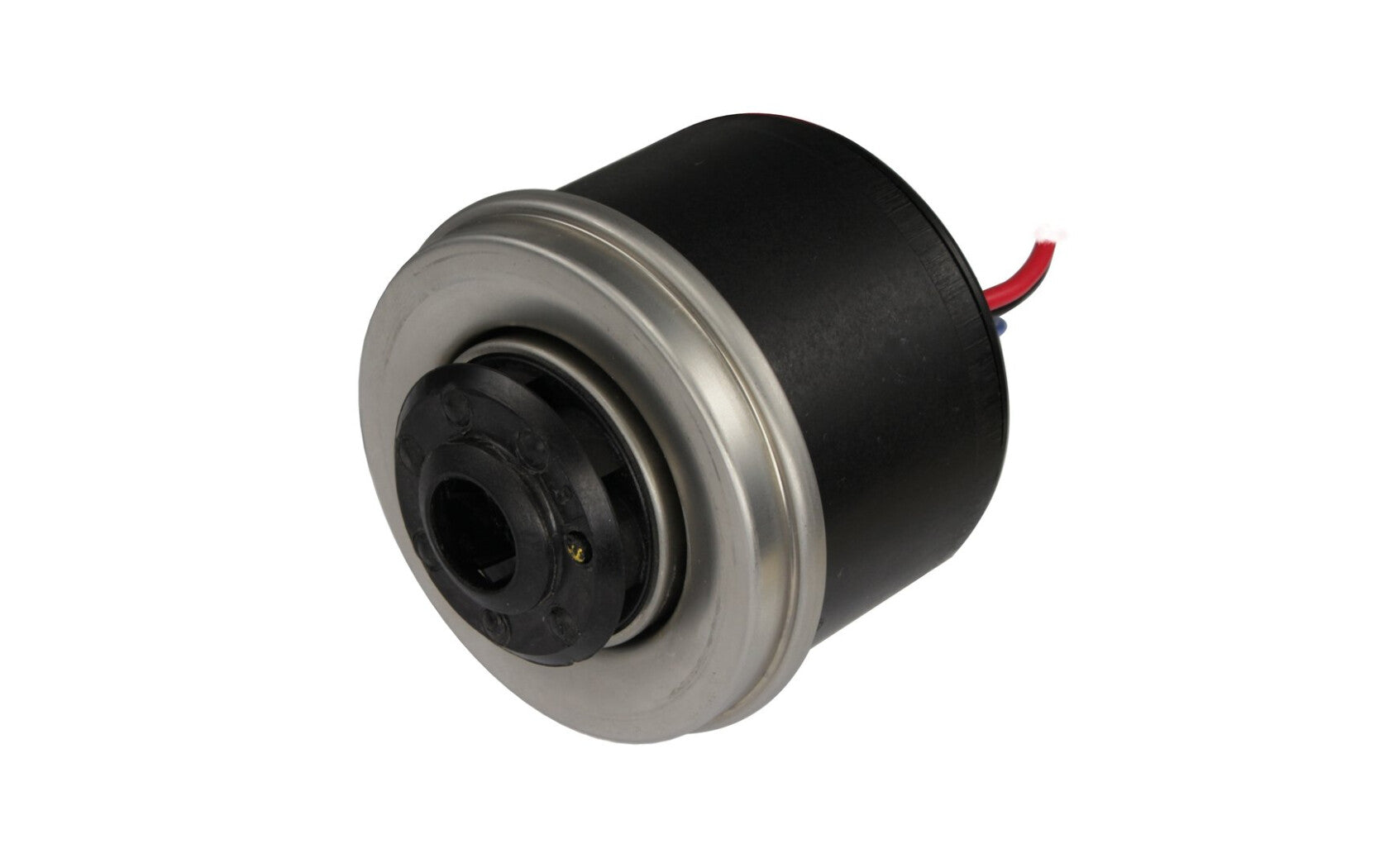

Die Gleichstrompumpe WCP-D5 arbeitet nach dem von Laing erfundenen Kugelmotorprinzip. Das einzig bewegliche Teil ist eine sphärisch geformte, permanentmagnetische Rotor/Laufradeinheit, welche sich auf einer verschleißfesten, ultraharten Keramik-Lagerkugel abstützt.

Ein konventionelles Wellenlager mit Lagerbuchsen ist nicht vorhanden. Das Entstehen von Lagerspiel und damit eine Zunahme der Betriebsgeräusche ist konstruktionsbedingt nicht möglich. Die Pumpe bleibt über die gesamte Laufzeit geräuscharm.

Das selbstnachstellende Lager wird direkt vom Fördermedium geschmiert und gekühlt (Nassläuferpumpe). Eine separate Wartung ist nicht notwendig. Alle medienberührenden Teile sind korrosionsbeständig.

Durch das Kugelmotorprinzip ist ein Blockieren der Pumpe im Normalfall nicht möglich. Auch nach längerem Stillstand läuft die Pumpe sicher an. Die Permanentmagnet-Motortechnik sorgt für einen sehr hohen Wirkungsgrad der Pumpe.

Über einen in den Stator eingebauten Drehzahlregler kann die Drehzahl der Pumpe stufenlos über einen weiten Bereich eingestellt werden. Dies kann zur Einstellung einer gewünschten hydraulischen Leistung, aber auch zur Begrenzung der elektrischen Leistungsaufnahme verwendet werden. Dabei läuft die Pumpe unabhängig von der eingestellten Drehzahl immer mit dem gleichen Drehmoment an, so dass auch in der kleinsten Leistungsstufe ein zuverlässiger Anlauf gewährleistet ist.

Die Pumpe wird ohne Anbauteile ausgeliefert. Für den Betrieb wird ein passender Pumpendeckel benötigt. Dieser ist separat erhältlich.

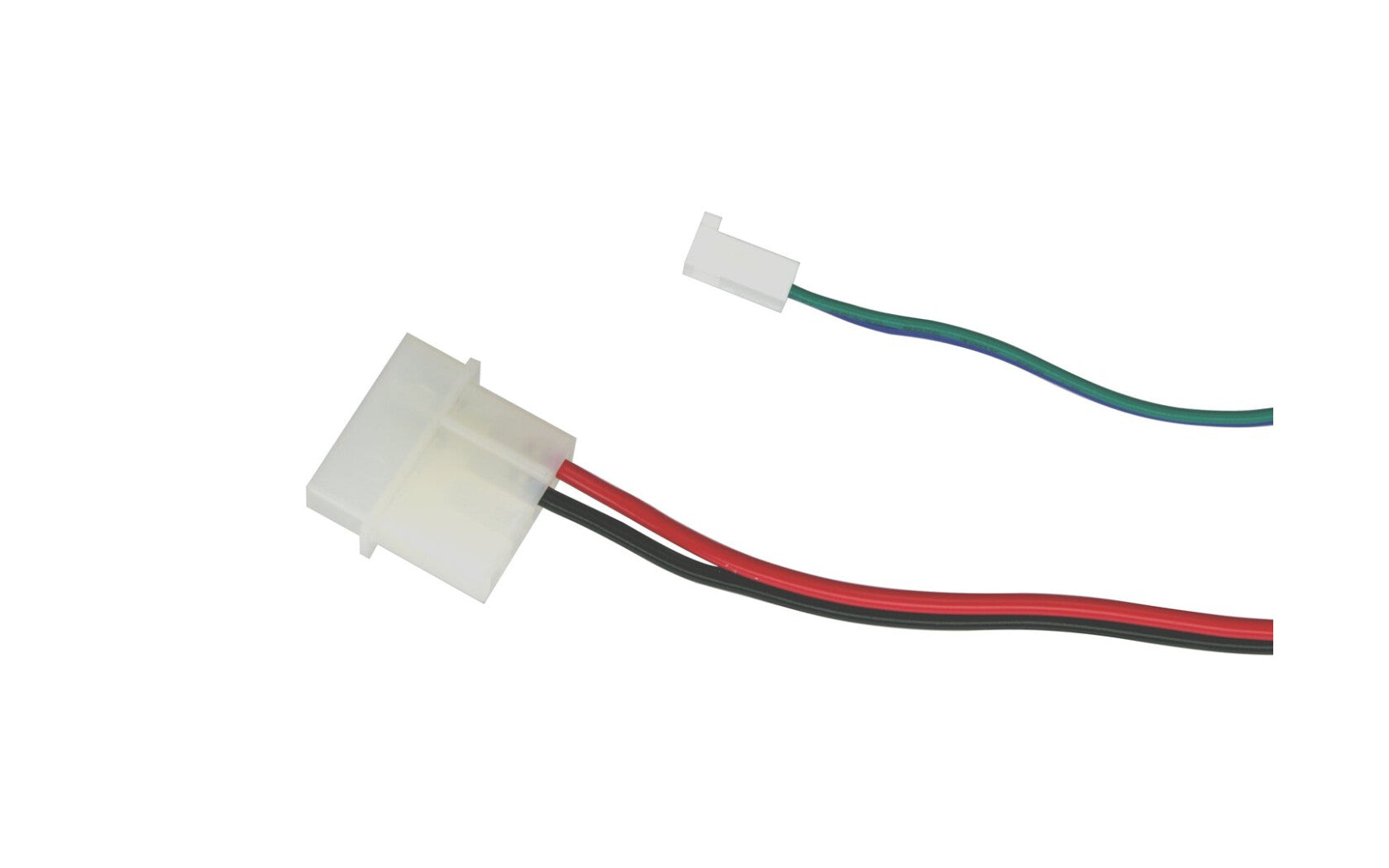

Der elektrische Anschluss erfolgt über eine 4Pin Molex Buchse. Für eine Drehzahlüberwachung liefert die Pumpe ein Tachosignal über einen 3Pin Molex Stecker.

Drehzahlregulierung durch PWM. Diese Pumpe ist technisch identisch mit dem Produkt D5-PWM (30047). Anstelle des Aufklebers verfügt diese Pumpe jedoch über eine dekorative Blende aus poliertem Edelstahl.

Technische Daten

Abmessungen(LxBxH): 65x65x57mm
Bauart: Elektronisch kommutierter Kugelmotor
Materialien: Rostfreier Stahl 1.4571, PPS-GF40, EPDM O-Ringe, Aluminiumoxid, Hartkohle
Nennspannung: 12V DC
Leistungsaufnahme: max. 30W
Zulässiger Spannungsbereich: 8-24V DC
Förderhöhe bei 12V: 3,7m
Maximaler Durchfluss: 1500l/h
Pumpmedium: Wasser, Wasser-Glykol-Gemische
Max. Systemtemperatur: 60°C
Systemdruck: max. 1,5 bar
Stromanschluss: 4Pin Molex
Tachosignal: ja (über 3Pin MOlex)
PWM: ja
