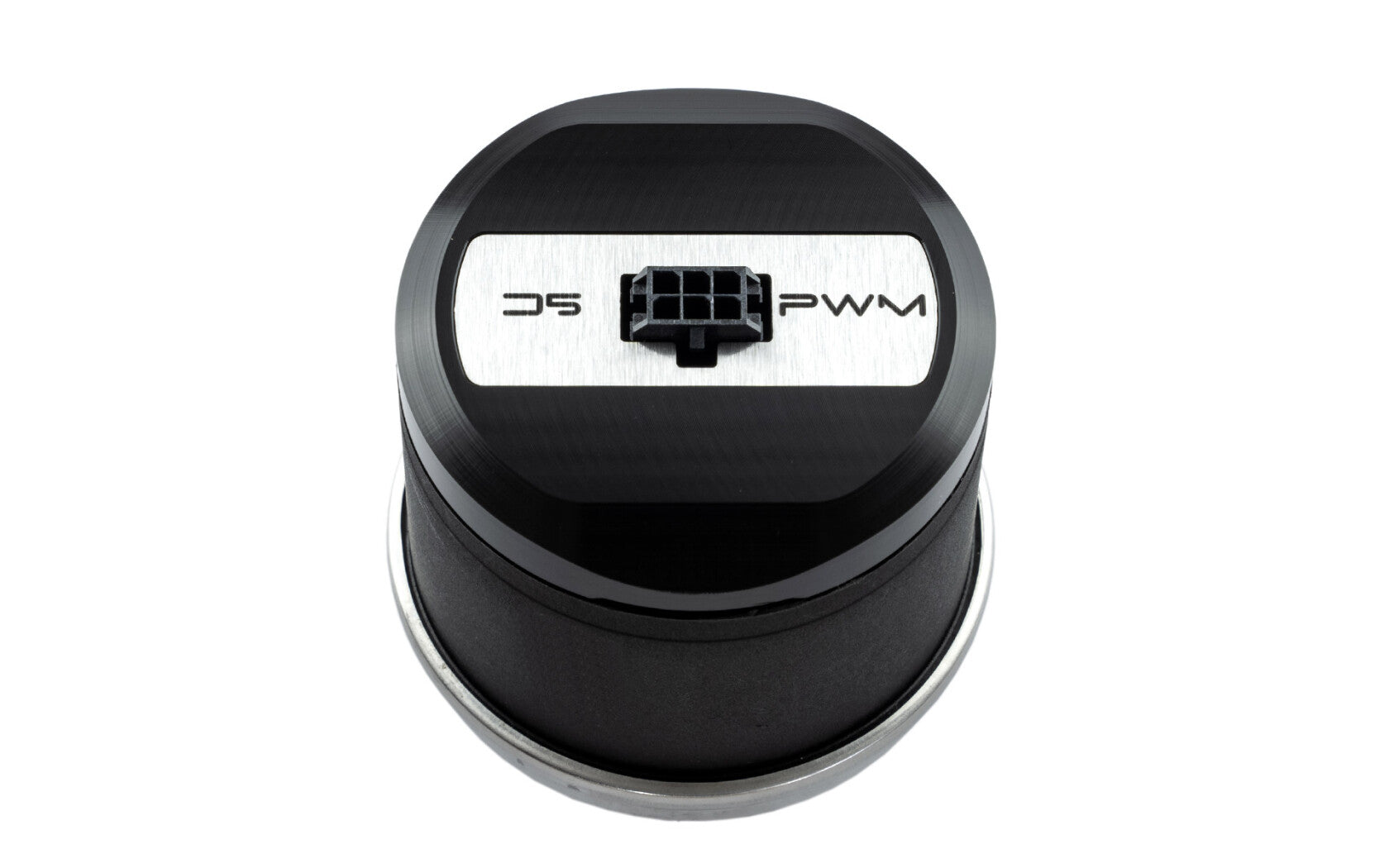

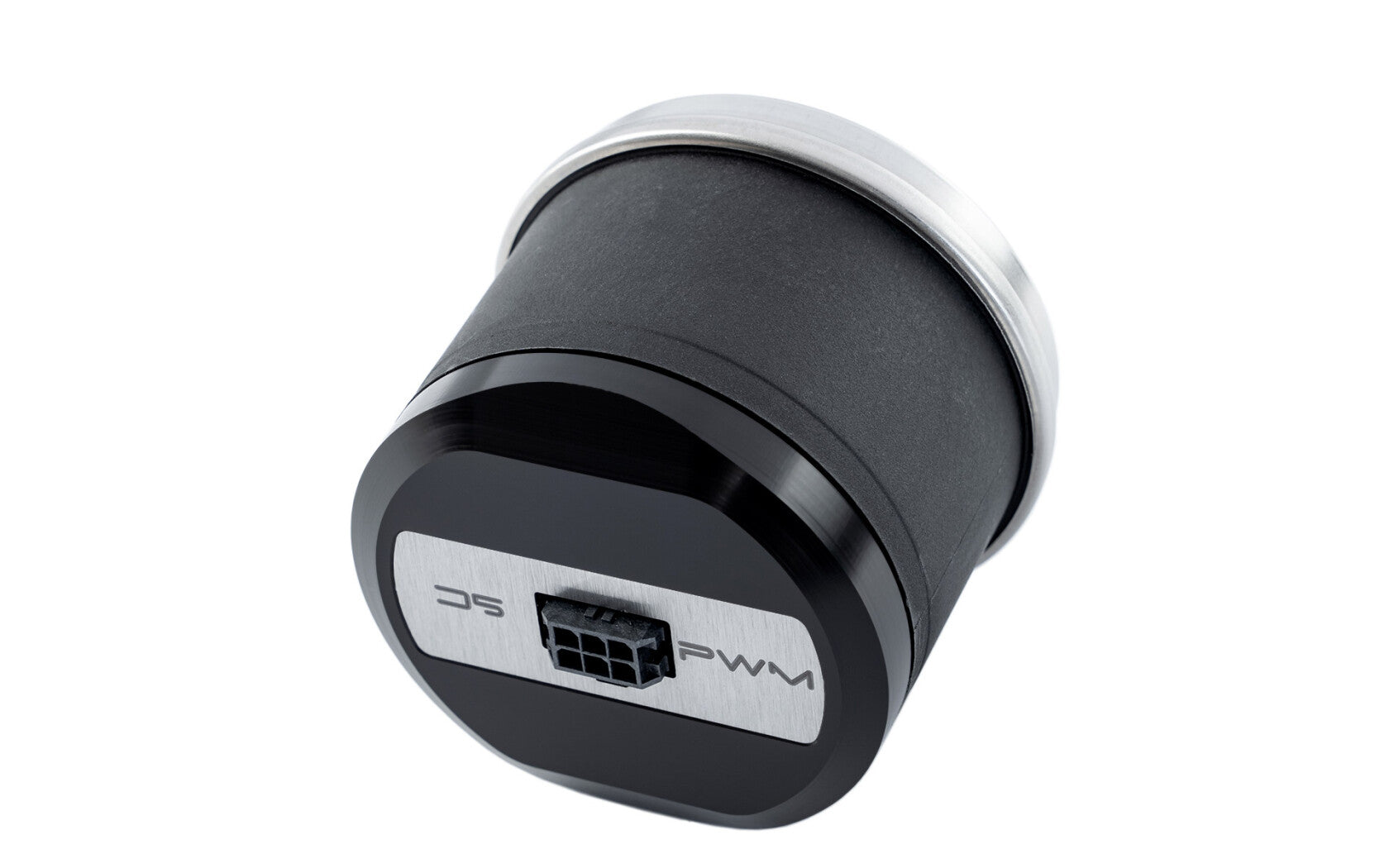

HEATKILLER D5 PWM

Von ehemals Laing erfundenes Kugelmotorprinzip

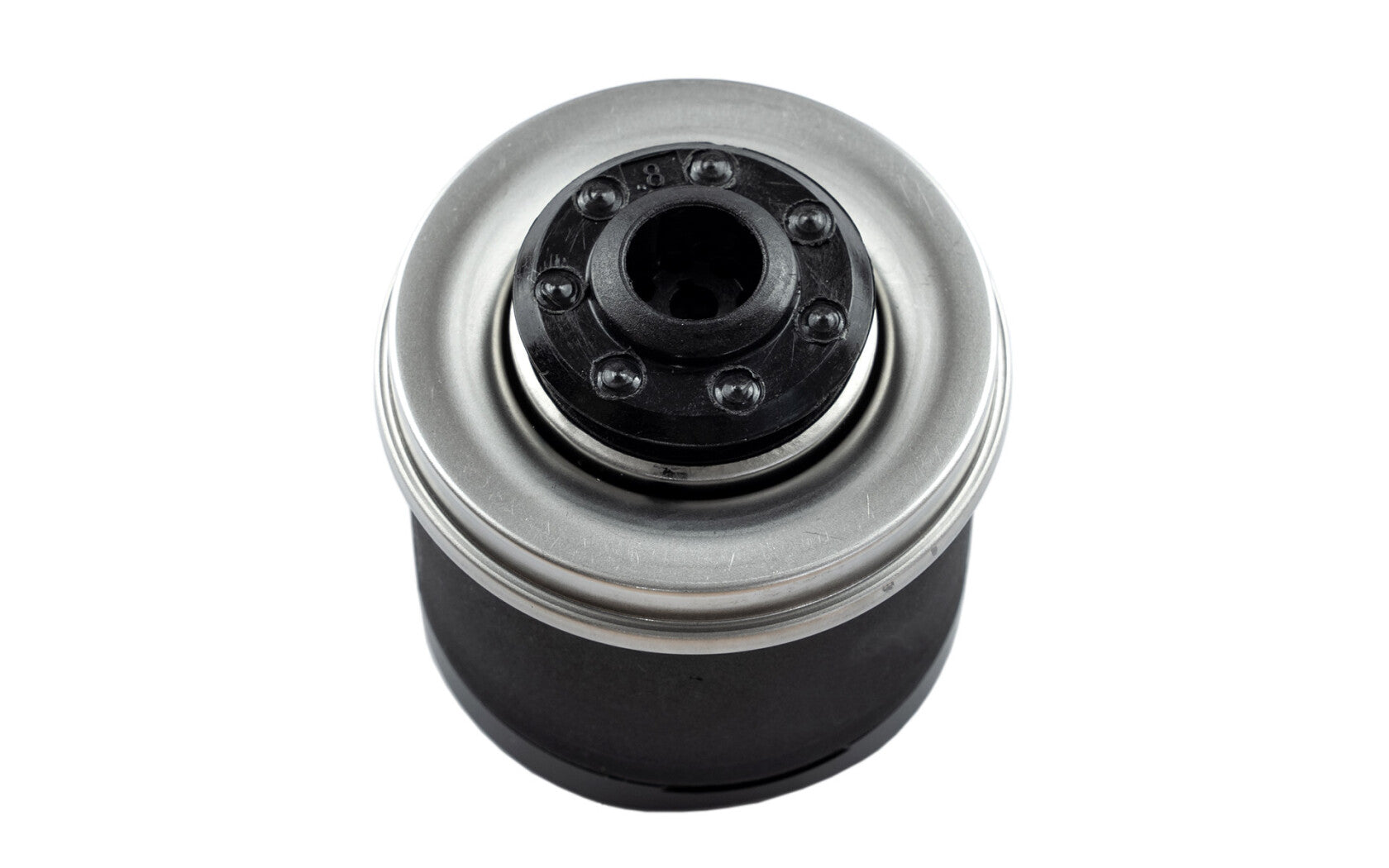

Die Gleichstrompumpe D5-PWM arbeitet nach dem von Laing erfundenen Kugelmotorprinzip. Das einzig bewegliche Teil ist eine sphärisch geformte, permanentmagnetische Rotor/Laufradeinheit, welche sich auf einer verschleißfesten, ultraharten Keramik-Lagerkugel abstützt.

Ein konventionelles Wellenlager mit Lagerbuchsen ist in dem Fall nicht vorhanden. Das Entstehen von Lagerspiel und damit eine Zunahme von Betriebsgeräuschen ist konstruktionsbedingt nicht möglich. Die Pumpe bleibt über die gesamte Laufzeit leise und geräuscharm.

Das selbstnachstellende Lager wird direkt vom Fördermedium geschmiert und gekühlt (Nassläuferpumpe). Eine separate Wartung ist nicht notwendig. Alle medienberührenden Teile sind absolut korrosionsbeständig.

Durch das Kugelmotorprinzip ist ein Blockieren der Pumpe im Regelfall nicht möglich. Auch nach längerem Stillstand läuft die Pumpe sicher an. Die Permanentmagnet-Motortechnik sorgt für einen sehr hohen Wirkungsgrad der Pumpe.

In den Stator integrierter Drehzahlregler

Über einen in den Stator eingebauten Drehzahlregler kann die Drehzahl der Pumpe stufenlos über einen weiten Bereich eingestellt werden. Dies kann zur Einstellung einer gewünschten hydraulischen Leistung, aber auch zur Begrenzung der elektrischen Leistungsaufnahme verwendet werden. Dabei läuft die Pumpe unabhängig von der eingestellten Drehzahl immer mit dem gleichen Drehmoment an, so dass auch in der kleinsten Leistungsstufe ein zuverlässiger Anlauf gewährleistet ist.

Watercool Pump Interface

Das Watercool Pump Interface (WPI) ist die zentrale Schnittstelle für den Anschluss von Pumpen. Über ein einziges Kabel werden neben den Versorgungsspannungen auch PWM, RPM und aRGB Signale übertragen. Die Kabelführung wird somit kompakt und elegant.

Für HEATKILLER TUBE und MO-RA IV Tank optimiert

Die Pumpe wird ohne Anbauteile ausgeliefert. Für den Betrieb wird ein passender Pumpenaufsatz (z.B. HEATKILLER® D5-TOP) oder ein Ausgleichbehälter mit D5 Option (z.B. MO-RA IV Tank oder HEATKILLER TUBE) benötigt. Der elektrische Anschluss erfolgt über das Watercool Pump Interface (WPI).

Technische Daten

• Abmessungen(LxBxH): 65x65x57mm
• Bauart: Elektronisch kommutierter Kugelmotor
• Materialien: Acetal, Rostfreier Stahl 1.4571, PPS-GF40, EPDM O-Ringe, Aluminiumoxid, Hartkohle
• Nennspannung: 12V DC
• Leistungsaufnahme: max. 30W
• Zulässiger Spannungsbereich: 8-24V DC
• Förderhöhe bei 12V: 3,7m
• Maximaler Durchfluss: 1500 l/h
• Pumpmedium: Wasser, Wasser-Glykol-Gemische
• Max. Systemtemperatur: 60°C
• Systemdruck: max. 1,5 bar
• Stromanschluss: 6Pin WPI
• Tachosignal: ja (über 6Pin WPI)
• PWM: ja (über 6Pin WPI)

Lieferumfang

1 x HEATKILLER D5 PWM

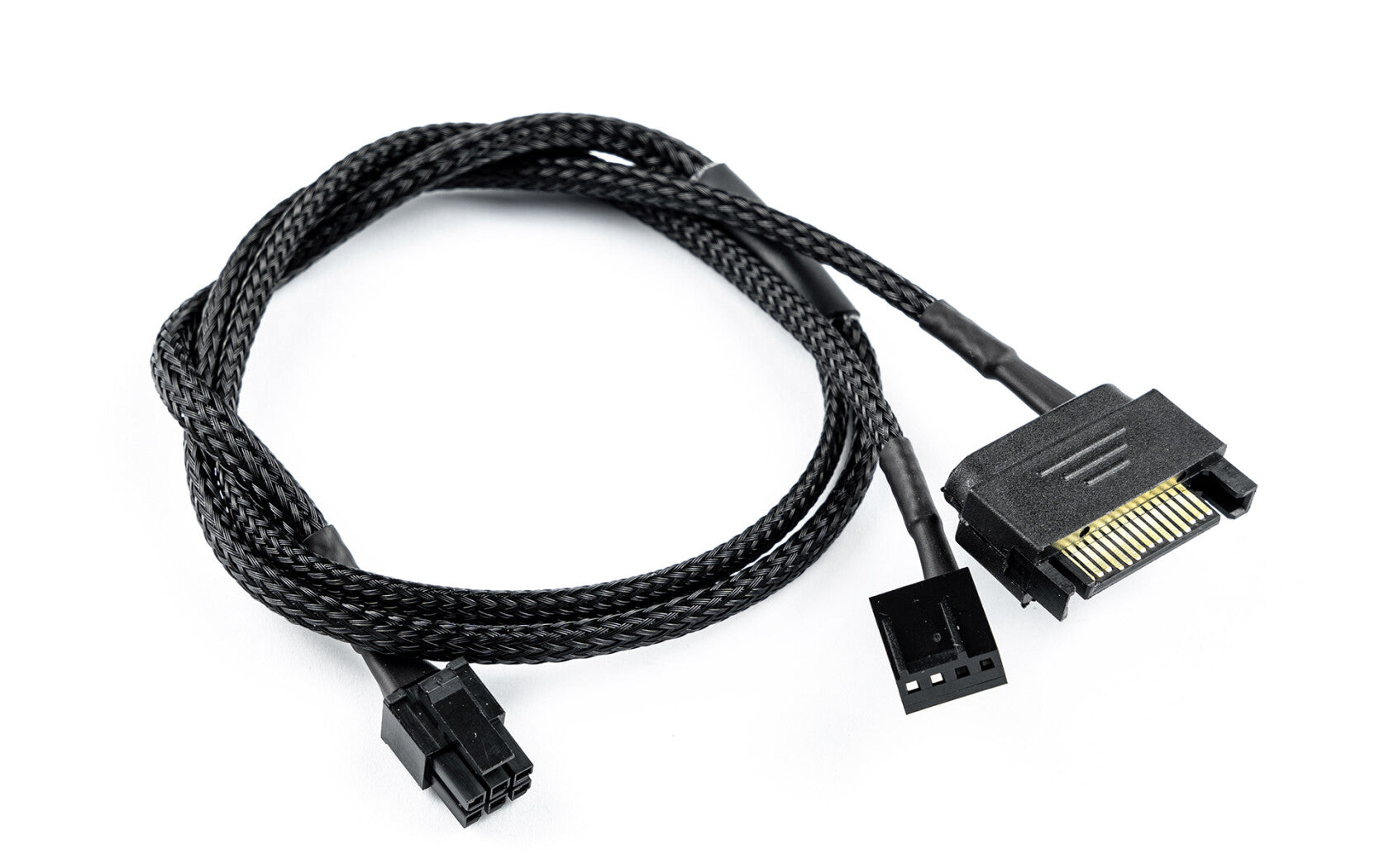

1 x SATA Kabel
